  تعلمنا في الدرس السابق بعض وظائف المؤقت 555  وسنتعلم في هذا الدرس على بعض الوظائف الاخرى لهذا المؤقت

 وظائف دائرة المؤقت 555  -   555timer functions تعلمنا في الدرس السابق على مكونات المؤقت 555 من الداخل  وسنتعلم في هذا الدرس على بعض الوظائف لهذا المؤقت المميز

 التصميم الالكتروني (36)  دائرة المؤقت 555 من الداخل - inside 555 timer يعد المؤقت 555 timer من اشهر الدوائر المدمجة والتي لها العديد من الاستخدامات المفيدة والممتعة  ولكن هل فكرنا من قبل ماذا يوجد في الداخل من هذا المؤقت ؟؟ وهل يمكننا استخدامه بطرق اخرى غير الطرق الرئيسية بناءاً على فهمنا لمكوناته الداخلية ؟  هذا ما سنتكلم عنه في هذا الدرس  وما يليه  بداية سمي هذا المؤقت 555 نسبة الى ثلاثة مقاومات على التوالي قيمة كل واحدة منهم 5 كيلو اوم وبداخله يوجد مجموعة من الدوائر مفصلة في هذه الصورة :  ولكي نفهمها يجب ان نتعامل معها كدوائر صندوقية متكاملة لها مداخل ومخارج  مثلا الدائرة الاولى المكونة من 3 مقاومات 5 كيلواوم تقوم بعمل مجزء جه د  حيث الطرف 8 مغذى ب 9 فولت والطرف 1 موصول بالارضي وبذلك فان الجهد سيتقسم الى 3 اقسام متساوية وسيمكننا الحصول على جهد يساوي 2/3 من vcc وجهد اخر يساوي 1/3 من vcc  وسنستخدم هذين الجهدين في دوائر المقارن التالية :  دائرة المقارن رقم 1 تقارن بين جهد 1/3vcc وبين المدخل رقم 2 فاذا كان المدخل رقم 2 الجهد عليه اقل من 1/3vcc فان الخرج سيكون 1 على الطرف رقم 3 وغير ذلك

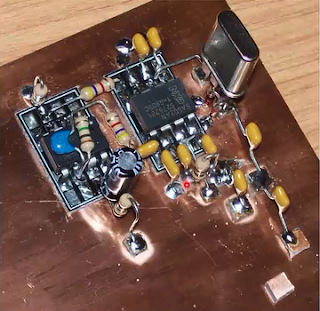

  دائرة RF CIRCUIT دائرة RF CIRCUIT  (اختصار ل radio-frequency ) هي (عادة) دائرة إلكترونية صغيرة تستخدم لإرسال و / أو استقبال إشارات الراديو بين جهازين

دائرة المذبذب البلوري CRYSTAL OSCILLATORS المتذبذب البلوري هي تعبير عن لوحين من المعدن بينهم مادة الكوارتز وتكون موجودة في اللوحات الرئيسية للأجهزة الإلكترونية ودوائر المذبذبات ودوائر الارسال والمذبذب البلوري عنصر يأخذ الكهرباء ويولد ذبذبات أوترددات بقيم مختلفة وذلك لنقل البيانات . ويرمز له في الدوائر الالكترونية كما الرمز بالاسفل : يستخدم المذبذب البلوري للترددات من بضع عشرات  هرتز  إلى عشرات الميغاهرتز. يستخدم غالبا في  ساعات اليد   والساعات   والمذياع   والحواسيب   والهواتف المحمولة . كما تدخل بلورات المرو في أجهزة القياس والاختبار  كراسم الإشارة . تعمل الكريستالة كانها ملف ومكثف معا ولها تردد رنين خاص بها وتستعمل لاضافة ثبات لدوائر المذبذبات او دوائر الارسال كما بينا سابقا  شكرا للمتابعة (^_^) يود العديد من انواع المذبذبات التي تستخدم الكريستالة ومنهم من لا يستخدمها ومنهم من يدمجها معهم  ولا ننسى ذكر مذبذب هارتلي HARTLY ومذبذب COLPITTS كولبيتس  كمثال على اهم دوائر المذبذبات

   CASCODE CIRCUIT تتميز دائرة الCASCODE بعدة ميزات جعلتها تنال شهرة واسعة  من اهم هذه الميزات  الفصل بين اشارة المدخل والمخرج وتكبير مقاومة الدخل ومقاومة الخرج ولها القدرة على التعامل مع ترددات اكبر  وبواسطتها نستطيع التخلص من تأثير ميلر
