التصميم الالكتروني (12) تصميم دائرة مفتاح سري

سنقوم بتصميم دائرة كهربائية متصلة بريلاي لا يعمل الا اذا ضغطت على ازرار المفاتيح بشكل صحيح ولا تضغط على اي زر خطأ

سنحتاج لهذه الدائرة بطارية ومجموعة مفاتيح من نوع SPDW وريلاي وليد ومقاومة لرؤية النتيجة

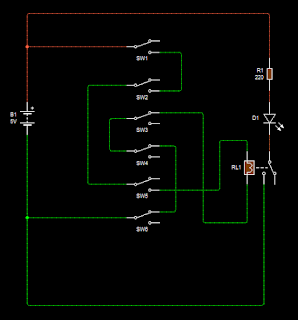

والتوصيل كما في الصورة التالية :

في هذه الدائرة قمت بتوصيل المفتاح المطلوب الضغط عليها من طرف ال NO واول واحد فيهم مع ال5 فولت واخر واحد فيهم مع الريلاي وفي هذا المثال كانت المفاتيح المطلوب الضغط عليها هي 1,2,5

في المقابل قمت بتوصيل المفتاح المطلوب عدم الضغط عليها من طرف ال NC واخر واحد فيهم مع الارضي واول واحد فيهم مع الريلاي وفي هذا المثال كانت المفاتيح المطلوب عدم الضغط عليها هي 3,4,6

اذا ضغطت المفاتيح المطلوبة كاملة ولم يضغط اي شيء اخر يعمل الريلاي ويضيء الليد واي اختلاف بالشروط لا يعمل

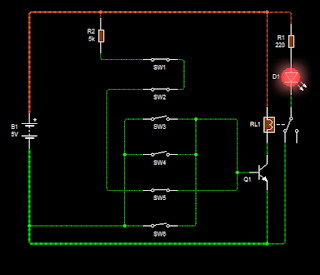

يوجد طريقة اخرى لتصميم الدائرة عن طريق الترانزستور NPN  حيث اذا ضغطت المفاتيح المطلوبة يعمل الترانزستور ويعمل الريلاي واذا ضغط شيء خاطئ يوصل الترانزستور بالارض فلا يعمل ولا يعمل الريلاي

 كما في الصور ادناه :

من مميزات هذه الدائرة استعمال مفاتيح نوع SPSW وهي اقل تكلفة من SPDW

في هذا الرابط ستجدون ملف تصميم الدائرة التي تم تنفيذها على برنامج

Circuit Wizard

ولا تنسوا عمل متابعة للمدونة حتى يصلكم كل جديد

وترك تعليقاتكم على هذا المقالة

وشكرا للمتابعة (^_^)
