التصميم الالكتروني (29) دائرة رافع الجهد Booster
سنقوم في هذه المقالة بشرح دائرة رافع الجهد وتنفيذ تصميم لها على برنامج circuit wizard
رافع الجهد هو بكل بساطة جهاز يقوم برفع قيمة الجهد المطبق عليه وهو في دائرتنا يستخدم لرفع قيم الجهود المستمرة حيث يقوم رافع الجهد بتحويل التيار المستمر لتيار مستمر آخر بجهد خرج أكبر من قيمة جهد المدخل. حيث يعمل على رفع الجهد -وبالتالي تنخفض قوة التيار- ويلزم لذلك وجود اثنين من أشباه المواصلات هما الدايود والترانزستور وبالطبع وجود مصدر للطاقة المراد تغيير جهدها وكذلك يلزم وجود مُخزِّن للطاقة كالملف (المحث ) .
تستخدم تطبيقات مضاعف الجهد بشكل كبير في الواح الطاق الشمسية وفي غيرها من الدوائر
في درسنا سنقوم بشرح بعض الامثلة على هذه الدائرة
ابسط شكل لمضاعف الجهد هو كما في الصورة التالية :
حيث يتكون من مصدر للجهد وملف ودايود ومكثف ومفتاح بالاضافة الى الحمل
(كلما كانت سعة المكثف اكبر كلما كان ذلك افضل لجهد المخرج حيث بزيادة سعة المكثف يكون جهد المخرج ثابت بشكل افضل)
تعتمد الدائرة بشكل اساسي على اغلاق وفتح المفتاح وكلما كان ذلك اسرع كان افضل
ولان الفتح والاغلاق اليدوي بطيء لذلك نستخدم عادة ترانزستور متصل مع دائرة مذبذب حتى يكون الفتح والاغلاق سريع

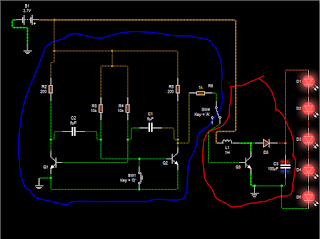

في الصورة بالاسفل تمثل الدائرة الزرقاء دائرة المذبذب وتمثل الدائرة الحمراء دائرة رافع الجهد
كما يمكن استخدام ترانزستور موسفيت بدل BJT ولا ننسى ربط مقاومة كبيرة بين مدخل ال GATE والارضي
يمكن لرافع الجهد هذا ان يرفع الجهد من 3.7 فولت الى 20 فولت تقريبا
