التصميم الالكتروني (30) دائرة نسخ التيار CURRENT MIRROR CIRCUIT

 دائرة نسخ التيار CURRENT MIRROR CIRCUIT

فكرة هذه الدائرة هي انها تقوم بنسخ قيمة التيار من فرع الى فرع اخر تماما كما هي

يشترط لهذه الدائرة عدة شروط اهمها :

- يشترط تماثل كامل بين الترانزستورين

- يفترض وجود قدرة تكبير عالية

المحصلة هي ان تيار الترانزستور الاول سيكون يساوي تيار الترانزستور الثاني

كما في الصورة بالاعلى نقوم بوصل قاعدة الترانزستورين معا ونوصل سلك من القاعدة الى طرف الباعث للسلك المراد نسخ تياره

النسخ يحدث لان التيار الواصل للقاعدتين متساوي

------------------------------------------

كما يمكن نسخ التيار الى اكثر من فرع كما في الصورة التالية :

------------------------------------------

ولتصبح الدائرة اكثر ثباتا ويكون النسخ افضل نقوم بتكرار الدائرة فتصبح اكثر ثباتا

كما في الصورة التالية :

------------------------------------------

واذا قمنا باضافة مصدر تيار ثابت فان التيار المنسوخ سيكون ثابتا ايضا ومستقر

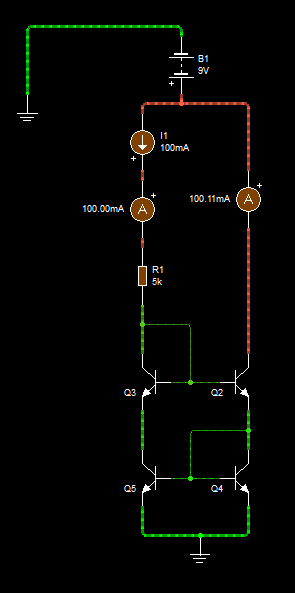

وتسمى هذه الدائرة WILLSON CURRENT MIRROR

كما في الصورة التالية :

------------------------------------------

في الدوائر السابقة استخدمنا ترانزستورات من نوع NPN

ولكن يمكننا ايضا تنفيذ الدائرة باستخدام ترانزستور PNP كما في الصورة التالية :

------------------------------------------

هذه الدوائر ( مثبت التيار وناسخ التيار ) هي التي تضمن عمل الدوائر المتكاملة تحت جهود مختلفة او ضمن نطاق معين

وفي هذا الرابط ستجدون ملفات تصميم الدوائر التي تم تنفيذها على برنامج

Circuit Wizard

ولا تنسوا عمل متابعة للمدونة حتى يصلكم كل جديد

وترك تعليقاتكم على هذا المقالة
