التصميم الالكتروني (35) دائرة RF CIRCUIT
دائرة RF CIRCUIT
دائرة RF CIRCUIT (اختصار لradio-frequency) هي (عادة) دائرة إلكترونية صغيرة تستخدم لإرسال و / أو استقبال إشارات الراديو بين جهازين
درس اليوم هو درس جميل وممتع
حيث سنقوم بتصميم دائرة RF CIRCUIT بسيطة ترسل وتستقبل ضغطة مفتاح
بداية سنقوم بوضع مخطط بسيط لدائرة الارسال :
--------------------------------------
ثم مخطط لدائرة الاستقبال :
بخصوص دائرة الارسال فهذا هو مخططها :
لا تنسوا عمل متابعة للمدونة حتى يصلكم كل جديد وترك تعليقاتكم على هذا المقالة وشكرا للمتابعة (^_^)
----------------------------------------------
بخصوص دائرة الاستقبال فهذا مخططها :
-------------------------------------------
ننبه على ان هذه الدائرة بسيطة والاشارة الناتجة ضعيفة

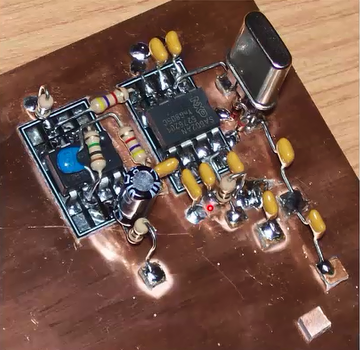

ونأكد على انه يفضل لحام القطع اللازمة على لوح نحاس ويكون اللوح نفسه هو الارضي واذا ارنا توصيل نقاط على غير الارضي نستخدم الجزيرة كما في الصور التالية :
