التصميم الالكتروني (36) دائرة المؤقت 555 من الداخل - inside 555 timer
التصميم الالكتروني (36) دائرة المؤقت 555 من الداخل - inside 555 timer
يعد المؤقت 555 timer من اشهر الدوائر المدمجة والتي لها العديد من الاستخدامات المفيدة والممتعة
ولكن هل فكرنا من قبل ماذا يوجد في الداخل من هذا المؤقت ؟؟
وهل يمكننا استخدامه بطرق اخرى غير الطرق الرئيسية بناءاً على فهمنا لمكوناته الداخلية ؟
هذا ما سنتكلم عنه في هذا الدرس وما يليه

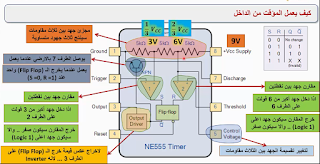

بداية سمي هذا المؤقت 555 نسبة الى ثلاثة مقاومات على التوالي قيمة كل واحدة منهم 5 كيلو اوم وبداخله يوجد مجموعة من الدوائر مفصلة في هذه الصورة :
يعد المؤقت 555 timer من اشهر الدوائر المدمجة والتي لها العديد من الاستخدامات المفيدة والممتعة
ولكن هل فكرنا من قبل ماذا يوجد في الداخل من هذا المؤقت ؟؟
وهل يمكننا استخدامه بطرق اخرى غير الطرق الرئيسية بناءاً على فهمنا لمكوناته الداخلية ؟
هذا ما سنتكلم عنه في هذا الدرس وما يليه
بداية سمي هذا المؤقت 555 نسبة الى ثلاثة مقاومات على التوالي قيمة كل واحدة منهم 5 كيلو اوم وبداخله يوجد مجموعة من الدوائر مفصلة في هذه الصورة :
ولكي نفهمها يجب ان نتعامل معها كدوائر صندوقية متكاملة لها مداخل ومخارج
مثلا الدائرة الاولى المكونة من 3 مقاومات 5 كيلواوم تقوم بعمل مجزء جهد
حيث الطرف 8 مغذى ب 9 فولت والطرف 1 موصول بالارضي وبذلك فان الجهد سيتقسم الى 3 اقسام متساوية وسيمكننا الحصول على جهد يساوي 2/3 من vcc وجهد اخر يساوي 1/3 من vcc
وسنستخدم هذين الجهدين في دوائر المقارن التالية :
دائرة المقارن رقم 1 تقارن بين جهد 1/3vcc وبين المدخل رقم 2 فاذا كان المدخل رقم 2 الجهد عليه اقل من 1/3vcc فان الخرج سيكون 1 على الطرف رقم 3 وغير ذلك سيكون صفر
دائرة المقارن رقم 2 تقارن بين جهد 2/3vcc وبين المدخل رقم 6 فاذا كان المدخل رقم 6 الجهد عليه اعلى من 2/3vcc فان الخرج سيكون 0 على الطرف رقم 3 وغير ذلك سيكون واحد
بعد ذلك فإن خرج المقارنين يتم ادخالهم على Flip-Flop ويظهر الناتج على المخرج 3 في واقع الامر فان المخرج المأخوذ من الflip-flop هو (Qبار) اي عكس النتيجة ولكنه بعدها يوجد output driver يقوم بعكس الاشارة مرة اخرى فالذي يصل للمخرج 3 هو اشارة ال Q من الflip-flop
بالنسبة للطرف 7 فانه سيكون متصل بالارضي عندما يكون الخرج على الطرف 3 يساوي صفر وهذه مهمة لبعض المشاريع
اما الطرف 5 فهو متصل مع المقاومات الثلاث ال 5 كيلو اوم ووظيفته هي توصيل مقاومة اضافية فتتغير تقسيمة الجهد فبالتالي يتغير الجهد الذي سيتم مقارنته مع الطرف 6
وفي النهاية فإن الطرف 4 وظيفته عمل reset للدائرة اذا تم توصيله بطرف ارضي اما خلال العمل العادي فإنه يكون متصل بطرف Vcc
كان هذا الدرس ليوضح الاجزاء الرئيسية كدوائر صندوقية لنفهم كيف سنتعامل معه لاحقا ان شاء الله ونكمل التطبيق العملي في الدرس القادم ان شاء الله
