 وظائف دائرة المؤقت 555  -   555timer functions

تعلمنا في الدرس السابق على مكونات المؤقت 555 من الداخل
وسنتعلم في هذا الدرس على بعض الوظائف لهذا المؤقت المميز

للتذكير فان القواعد الاساسية التي ذكرناها في الدرس السابق كالتالي :

اولا الطرف رقم 8 في الوضع الطبيعي يكون متصل بالvcc هو والطرف 4 وعند ذلك يكون الخرج(3) صفر ابتداءا ثم يتغير الخرج اعتمادا على القيم على الطرفين 2 و 6

فاذا كان الجهد على الطرف 2 اقل من 1/3vcc يصبح الخرج(3) يساوي 1

واذا كان الجهد على الطرف 6 اكثر من 2/3vcc يصبح الخرج(3) يساوي 0

اما طرف 7 فانه سيكون متصل بالارضي عندما يكون الخرج على الطرف 3 يساوي صفر

كانت هذه مراجعة للدرس السابق

اما درسنا اليوم فسندرس بعض الدوائر التي تم تنفذها باستخدام هذا المؤقت

اولا :

دائرة مؤقت لمدة عشر دقائق (قابل للتعديل):

وتسمى ايضا دائرة المونوستابل monostable

شرح الدائرة مرفق بالصورة اعلاه

ثانيا :

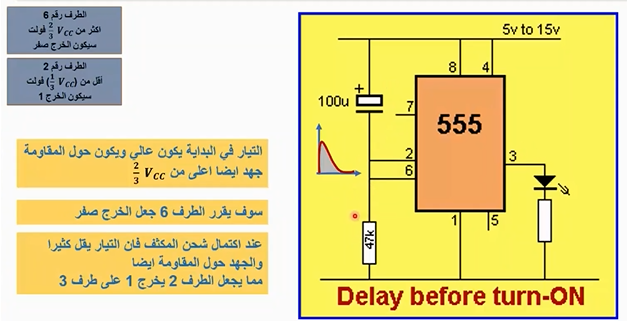

دائرة مؤقت لفترة قبل بدء التشغيل والشرح مرفق بالصور ادناه :

ثالثا :

دائرة مؤقت قبل الاطفاء

وهي تشبه الدائرة السابقة لكن الاختلاف يكمن في التبديل بين موقع المقاومة والمكثف

رابعا :

دائرة اطفاء وتشغيل تدريجي بزمن يمكن تغييره

والشرح مرفق بالصورة

خامسا :

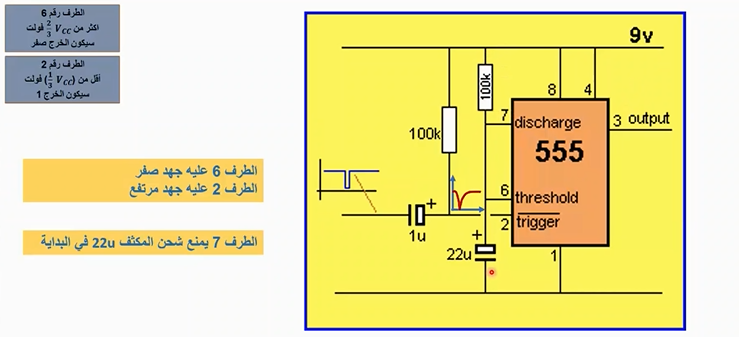

دائرة مؤقت تعتمد على نبضة صفرية خارجية

سادسا :

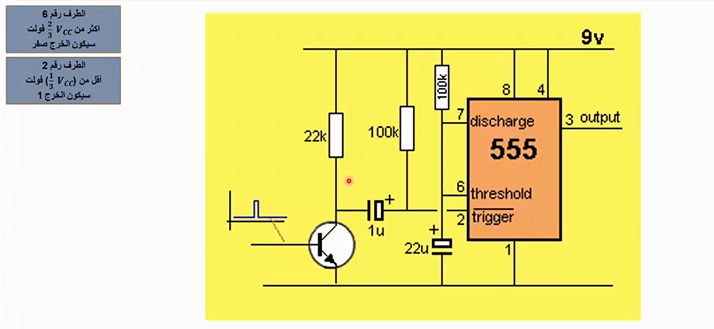

دائرة مؤقت تعتمد على نبضة موجبة خارجية

سابعا :

دائرة Flip-Flop باستخدام المؤقت 555

ثامنا :

دائرة قلب اشارة المخرج باستخدام push button واحد فقط

تاسعا واخيرا قمنا باستخدام الدائرة الاخيرة بتصميم جهاز يضيء مجموعة من الليدات عند الضغط على ال push button وعند الضغط مرة اخرى تضيء مجموعة اخرى باستخدام ترانزستورين

وفي هذا الرابط تجدون ملف الدائرة التاسعة على برنامج circuit wizard

شكرا لكم
واذا كان لديكم استفسارات يمكنكم التواصل معنا
