التصميم الالكتروني (38) وظائف دائرة المؤقت 555(2) - (2)555timer functions

 تعلمنا في الدرس السابق بعض وظائف المؤقت 555 وسنتعلم في هذا الدرس على بعض الوظائف الاخرى لهذا المؤقت

للتذكير فان القواعد الاساسية التي ذكرناها في الدروس السابقة كالتالي :

في هذه المقالة سنتعلم بعض الدوائر الممتعة باستخدام هذا المؤقت

اولا :

دائرة المذبذب (قابل للتعديل):

وتسمى ايضا دائرة الاستابل Astable
ويمكن التحكم فيها بعرض الموجة الموجبة وعرض الموجة الصفرية

ثانيا :

دائرة اصدار صوت قصير جدا بشكل متتابع

ثالثا :

دائرة اصدار نغمات مختلفة
(الفكرة فيها هي بتغيير قيمة المقاومة التي تشحن المكثف وبالتالي يختلفل التردد وبالتالي يختلف الصوت او النغمة)

رابعا :

دائرة اصدار صوت قصير يعتمد طوله على الاشارة المدخلة

خامسا :

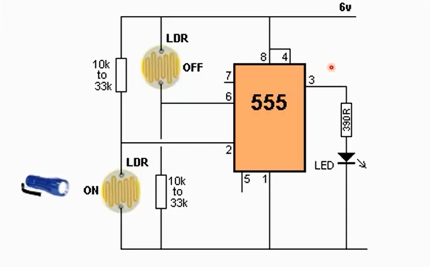

دائرة تشغيل واطفاء مع امساك باستخدام الانارة

سادسا :

دائرة الانارة بالتدريج والانطفاء المفاجئ ل4 ليدات بشكل مستمر ولكن يعتمد ذلك على مرور جسم يقطع الضوء عن حساس الضوء

فكرة الدائرة كالتالي :

- الطرفين 2 و6 معا
- لا يوجد مقاومة بين 6 و7 بل يتصلون (2 و6 و7) معا وذلك ليكون زمن الانطفاء قليل جدا

- يوجد مقاومة ومكثف فوق وتحت الاطراف  (2 و6 و7) وذلك حتى نتحكم بزمن الاضاءة الكلي

- المخرج متصل بمقاومة ومكثف حتى يكون الجهد الخارج منه يتزايد تدريجيا ومن خلال تغيير قيمهم يمكننا التحكم بالزمن اللازم لاضاءة الليد الواحد

- يوجد دايود موصول بالتوازي مع المقاومة حتى يتم التفريغ الفوري للمكثف لانني لا اريد ان يكون الانطفاء تدريجيا

- المخرج متصل بترانزستوروبالتالي يحتاج 0.7 فولت حتى يعمل وقاعدة الترانزستور الثاني متصلة بالباعث للاول وبذلك تحتاج 1.4 فولت حتى تعمل
وقاعدة الترانزستور الثالث متصلة بالباعث للثاني وبذلك تحتاج 2.1 فولت حتى تعمل
وهكذا الرابع

- بسبب هذه التوصيلة ولان الجهد يرتفع بالتدريج فان الانارة ستعمل بالتدريج ايضا

- الدائرة العلوية هي دائرة امساك لتمسك بالاشارة القادمة من حساس الضوء

وفي هذا الرابط تجدون ملف الدائرة السادسة على برنامج circuit wizard


شكرا لكم
واذا كان لديكم استفسارات يمكنكم التواصل معنا
