التصميم الالكتروني (39) توصيل المؤقتات على التوالي Cascaded timers



توصيل المؤقتات 555 على التوالي  Cascaded Of 555 Timers

تعلمنا في الدروس السابقة بعض وظائف المؤقت 555

وفي هذا الدرس سوف نكمل ايضا بعض الدوائر الجميلة باستخدام هذا المؤقت


اولا :

دائرة التحكم بمحرك السيرفو

Servo Motor Controller Using 555 IC‏

حتى نصمم هذه الدائرة نحن نحتاج ان نفهم كيف يعمل محرك السيرفو

من الصور اعلاه يتضح لدينا كيف يعمل هذا المحرك

حيث له 3 اطراف
طرف موجب (Vcc)
وطرف سالب (GND)
وطرف يدخل عليه اشارة ( PWM )

يتم التحكم بزاوية المحرك عن طريق التحكم بعرض النبضة الموجبة وذلك حسب الصور المرفقة اعلاه

ولتنفيذ دائرة باستخدام المؤقت 555 تقوم بتغيير عرض النبضة نقوم بالتالي :

هذه الدائرة اعلاه تجعله يدور لليمين او لليسار
وتم استخدام الترانستور لقلب اشارة المخرج

اما في الدائرة التالية سنقوم بتصميم جهاز بنفس الفكرة اعلاه ولكن نحن نضغط مرة وهو يقوم بالضغط الزر الاخر معاندا لنا :

------------------------------------

ثانيا :

دائرة نسيان باب الثلاجة مفتوح

حيث المؤقت الاول في حالة سقط الضوء على المقاومة الضوئية يقوم ( بعد فترة زمنية هي فترة تفريغ المكثف ) باصدار اشارة على المخرج (الطرف رقم 3 للاول )


ولان المخرج للمؤقت الاول موصول مع الطرف 4 للثاني فان المؤقت الثاني لن يعمل حتى يعمل المؤقت الاول

وعندما يعممل المؤقت الثاني فوظيفته اصدار اشارة مترددة على السماعة حتى تصدر صوت معين لينبه الاشخاص على اغلاق باب الثلاجة

--------------------------------------

ثالثا :

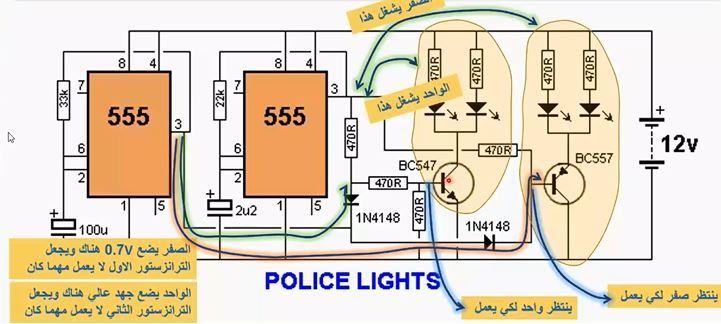

دائرة فلاشر مع اضاءة واطفاء police flasher

سنقوم في هذه الدائرة باستخدام مؤقتين يقوم الاول باصدار اشارة موجبة وسالبة رئيسية والثاني اشارة سريعة
يقوم المؤقت الثاني باضاءة مرة الليد الاول ومرة الثاني والتبديل بينهم سريع جدا

اما المؤقت الاول فيمنع الليد الثاني من الاضاءة طالما اشارة المخرج للمؤقت الاول موجب
وفي حالة اصبحتاشارة المخرج للمؤقت الاول سالب فانه يسمح لليد الثاني بالاضاءة ويمنع الاول وبذلك نكون قد حصلنا على المطلوب

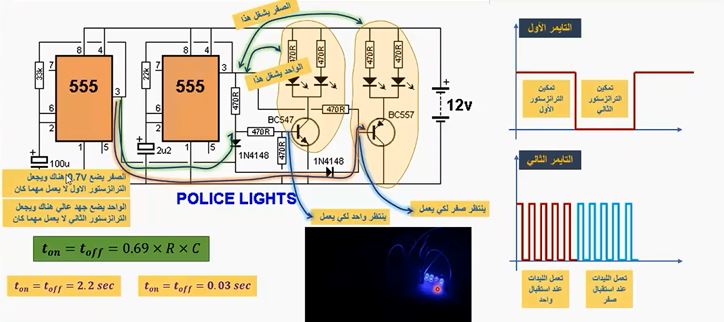

ولشرح افضل انظر للصورة ادناه :

وفي المثال التالي نفس الفكرة السابقة تقريبا لكنه لا يتم التبديل بين انارتين :

---------------------------------------------

رابعا :

تصميم دائرة تعمل على تشغيل 4 وظائف على التوالي باستخدام 3 مؤقتات :

فكرة هذه الدائرة كالتالي :

اولا يوجد مؤقت رئيسي يقوم باصدار نبضة موجبة ونبضة سالبة طويلتين نسبيا

تقوم النبضة الرئيسية الموجبة  بتشغيل المؤقت الفرعي الاول حيث يقوم هذا المؤقت بنبضتين موجبة وسالبة (وذلك خلال النبضة الرئيسية الموجبة فقط)

وتطفئ المؤقت الفرعي الثاني خلال النبضة الرئيسية الموجية كاملة

عندما تعمل النبضة الرئيسية السالبة او الصفرية فانها تقوم بتشغيل المؤقت الفرعي الثاني

حيث يقوم هذا المؤقت بنبضتين موجبة وسالبة (وذلك خلال النبضة الرئيسية السالبة فقط) وتطفئ المؤقت الفرعي الاول خلال النبضة الرئيسية السالبة كاملة

وبذلك يصبح لدينا اربع حالات اعتمادا على اشارة المخرج للمؤقت الرئيسي والفرعي وهم كالتالي :

1- الرئيسي موجب والفرعي الاول موجب (+ و +)

2- الرئيسي موجب والفرعي الاول صفري (+ و -)

3- الرئيسي صفري والفرعي الثاني موجب (- و +)

4- الرئيسي صفري والفرعي الثاني صفري (- و -)

بالاعتماد على هذه القيم وباستخدام الترانزستورات من نوع PNP ( للاشارة الصفرية) و NPN ( للاشارة الموجبة ) مع الانتباه على انه قد يضاف اكثر من ترازستور على نفس الفرع

وبتوصيل ليدات على الترانزستورات يصبح لدينا اضاءة على التوالي ل4 وظائف متكررة

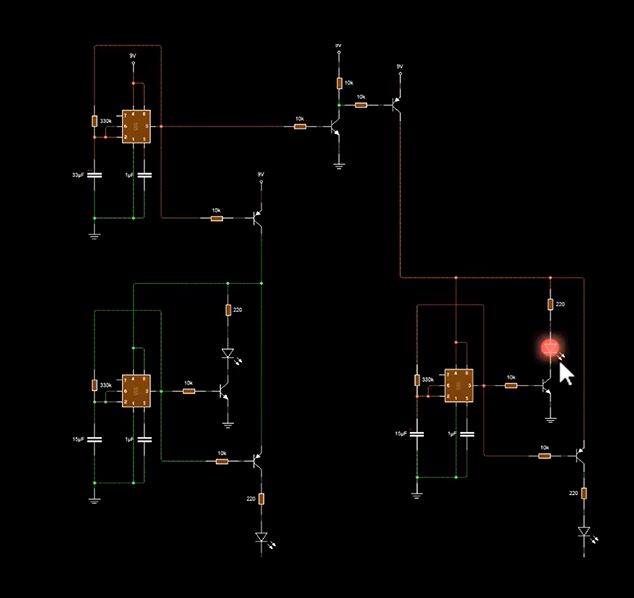

طريقة اخرى لتنفيذ الدائرة :

وفي هذا الرابط تجدون ملف الدائرة الاخيرة على برنامج circuit wizard

شكرا لكم
واذا كان لديكم استفسارات يمكنكم التواصل معنا
